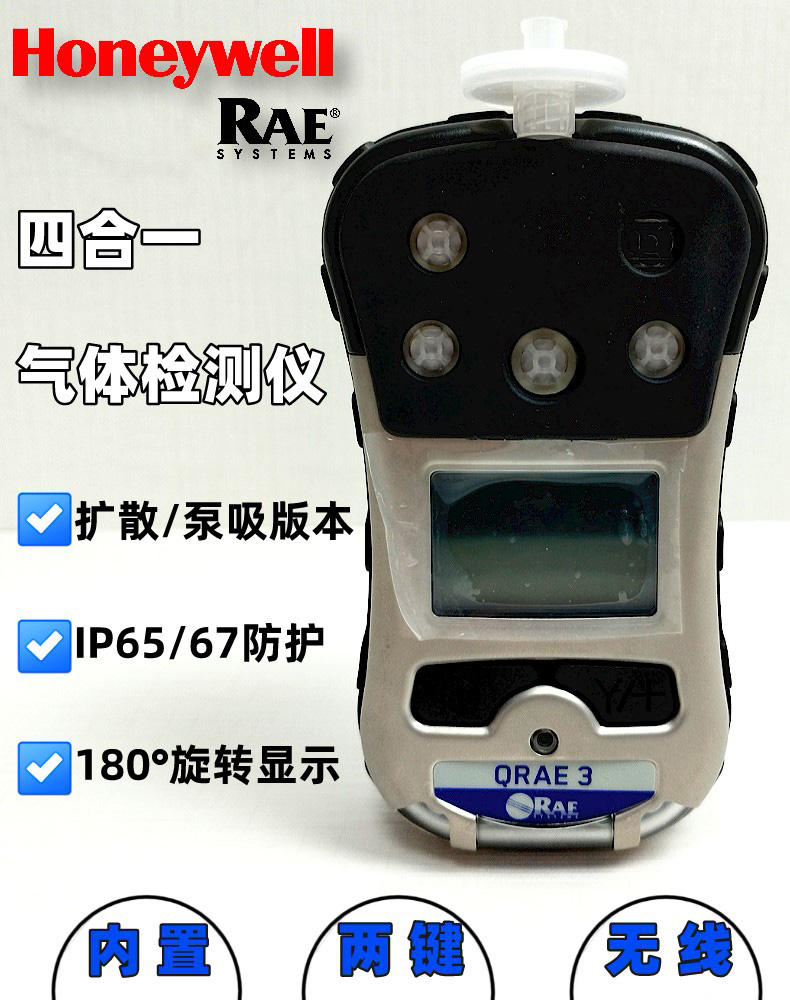

QRAE 3 复合式气体检测仪，可对氧气（O2）、可燃气、包括一氧化碳（CO）、硫化氢（H2S）、二氧化硫（SO2）及氰化氢（HCN）在内的多种毒性气体进行检测。QRAE 3 可实时将仪器读数以及报警信息通过无线传输，这提供了更好的事
故可预见性，能够缩短响应时间。
主要特点:
1. 扩散和泵吸两个版本
2. 防护等级 IP65/67
3. 防冲击设计
4. 无线传输实时气体浓度和报警状态
5. 准确无误发出五种报警信息
6. 大屏幕显示，两键操作，友好的用户界面
7. 可支持包括中文在内的 18 种语言
8. 轻松更换传感器、泵、过滤器以及电池仓
9. 人员跌倒以及无线实时通知
10. 兼容 AutoRAE2 自动功能测试以及校准标定平台
11. 大图形显示可以旋转 180°
12. 无线选项可任意配置

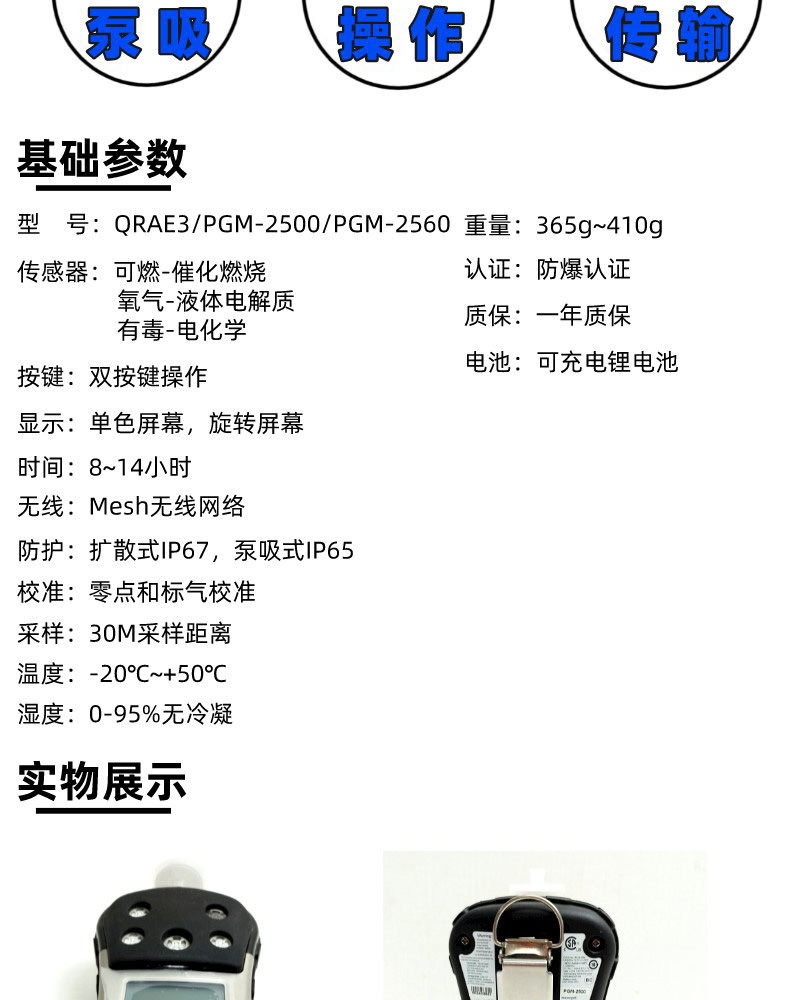

技术参数:
仪器规格
传感器
四种可更换传感器：
1. LEL：用于可燃气检测
2. 氧气：液体电解质
3. 电化学毒气传感器
电池: 可充电锂离子电池
运行时间:
• 14 小时连续，没有无线，扩散式
• 11 小时连续，没有无线，泵吸式
• 10 小时连续，无线，扩散式
• 8 小时连续，无线，泵吸式
注：所有电池参数均为 20° C 时的值；较低温度和报警会对运行时间造成影响。
显示: 单色图形显示器（128 x 80）
显示器尺寸：40 x 27 mm，带背光照明屏幕自动或按需求旋转
按键:双按键操作
直接读出
• 气体浓度实时读数
• 电池状态
• 泵状态（如果配备泵）
• 无线开 / 关和无线接收质量
• STEL、TWA、数值
• 跌倒报警以及实时无线传输通知
报警
高达 95dB 蜂鸣器（通常处于 30 cm），振动报警以及闪烁红色 LED 和屏幕上的报警状
态指示
报警锁定或自动重置
诊断报警以及电量欠压报警
泵堵塞报警（仅泵吸式）
跌倒报警，带有预警和实时远程无线通知
数据记录 • 连续数据记录（4 个传感器，1 分钟记录间隔，7x24 小时连续记录，可存储 3 个月）
用户可根据需要自行配置数据记录间隔（1~3,600 秒可调节）
计算机上通过旅行充电器进行数据下载及仪表配置和升级
内置无线模块进行数据以及状态传输（选配）
无线网络 Honeywell 专用 Mesh 无线网络
无线传输范围
• EchoView 主机： 视距 200m
• Radiant Reader：视距 200m
• RAElink3 Mesh：视距 100m
EMI/RFI 符合欧盟电磁兼容性 EMC 指令：2014/30/EU
IP 等级 泵吸式 :IP65
扩散式 :IP67
校准 零点和标准气体两点校准
( 手动或使用 AutoRAE 2 自动校准平台 )
采样方式 内置泵或扩散
采样距离可以达到 30m
危险区域认证
• CSA 认证：Class I, Division 1 Groups A, B, C, D,T4
• ATEX 认证：Ex II 1G Ex ia IIC T4 Ga
• IECEx 认证：Ex ia IIC T4 Ga
• 中国防爆认证：Ex ia IIC T4 Ga
• 中国 CPA 认证
温度 -20° C 至 50° C
湿度 0% 至 95% 相对湿度（无冷凝）
语言 包含英文、中文在内的 18 种语言
尺寸 扩散式：140 mm x 82 mm x 42 mm
泵吸式：145 mm x 82 mm x 42 mm
重量 扩散式：365 g, ( 带锂电池和背夹 )
泵吸式：410 g, ( 带锂电池、背夹和水阱过滤器 )
质保 整机一年质保
传感器参数：
气体 测量范围 分辨率
氧气（O2） 0 - 30.0%Vol. 0.1%Vol.
可燃气 0 - 100% LEL 1% LEL
一氧化碳（ CO） 0 - 500 ppm 1 ppm
硫化氢 (H2S) 0 - 100 ppm 0.1 ppm
二氧化硫 (SO2) 0 - 20 ppm 0.1 ppm
氰化氢 (HCN) 0 - 50 ppm 0.2 ppm
氨气 (NH3) 0 - 100ppm 1 ppm
磷化氢 (PH3) 0 - 20 ppm 0.01 ppm
氯气 (Cl2) 0 - 50 ppm 0.05 ppm
二氧化氮 (NO2 0 - 50 ppm 0.1 ppm
标准配置：
• 指定主机配置
• 旅行充电器和数据通讯底座
• 锂电池
• 标准充电器
• ProRAE Studio II 光盘
• 产品资料光盘 ( 中文用户手册）
可选配件：
• AutoRAE2 自动测试和校准系统
• 外置电池充电座

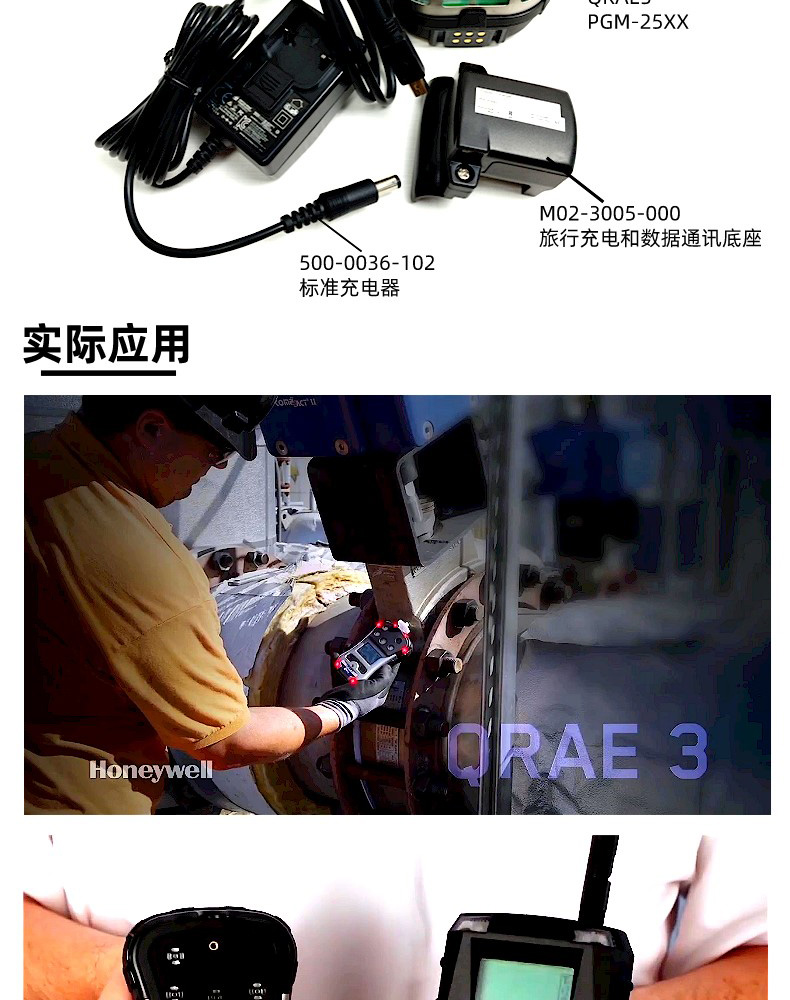

应用领域：
工业安全、消防以及、应急响应、石油石化、以及天然气、化工、火场 HCN 和、CO 检测
、制药、环境保护、电信
QRAE 3 四合一气体检测仪 (型号：PGM-25XX)
QRAE3是一款可以持续对可燃气、氧气、硫化氢、一氧化碳、二氧化硫和氰化氢等气体检测的四合一气体检测仪，有泵吸和扩散两个版本。包含轻松更换电池和传感器，内置声光报警，超过95dB的报警声音，防护等级IP65设计，扩散式标准版本的可充电电池可提供超过14小时不间断检测。
QRAE 3功能齐全的无线选项不但可以满足闭环无线系统（EchoView host）而且可以接入ProRAE Guardian无线实时安全监控系统。
标准配置包含:
• 指定主机配置
• 标定适配器 (仅扩散式)
• T型标定适配管(仅泵吸式)
• 内置过滤片(粘贴在内部，仅扩散式)
• 外置水肼过滤器(仅泵吸式，1个已安装+3个一包)
• 旅行充电器和数据通讯底座
• 锂电池
• 标准充电器
• ProRAE Studio II光盘
• 产品资料光盘(中文用户手册）
• 快速使用指南
精装箱选项1(CSK 1，P/N 020-0040-010) 包含：
• 硬质携带箱包含可切割海绵
• 工具套装
• 手泵
• 10" 铝制金属探杆
• 6 英尺 (2 米) 聚乙烯管
• 外置水肼过滤器(3个一包)
精装箱选项2 (CSK 2， P/N 020-0040-020) 包含:
• 34L混合标准气体，PN：600-0050-007
(50% 甲烷,，18% 氧气,，10 ppm 硫化氢， 50 ppm 一氧化碳)
• 恒流阀和管路
LEL / H₂S / CO / O₂ 传感器 产品编码
QRAE 3 泵吸 中国 LEL / H₂S / CO / O₂ - 锂电池 / 没有无线 • • M020-14111-11C 8739
QRAE 3 泵吸 中国 LEL / H₂S / CO / O₂ - 锂电池 / 无线 (915MHz) • • • M020-14211-11C 10956
QRAE 3 扩散 中国 LEL / H₂S / CO / O₂ - 锂电池 / 没有无线 • • M020-24111-11C 7907
QRAE 3 扩散 中国 LEL / H₂S / CO / O₂ - 锂电池 / 无线 (915MHz) • • • M020-24211-11C 1012

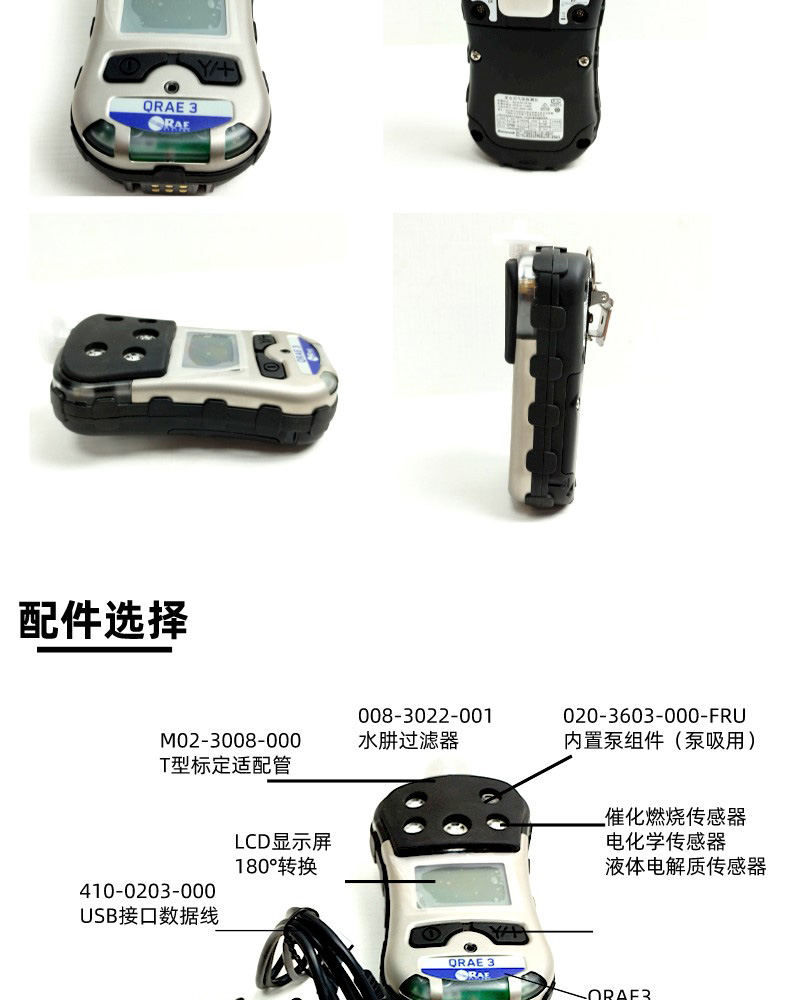

QRAE 3 附件，传感器以及可更换部件：
描述 产品编码
CO 传感器 032-0200-003 972
H2S传感器 032-0202-003 972
SO2传感器 032-0204-000 2431
HCN传感器 (3R系列) 032-0205-000 3647
O2传感器 022-0902-000 1216
LEL传感器 014-0216-000 972
NH3传感器 032-0207-000 3647
PH3传感器 032-0206-000 3647
Cl2传感器 032-0208-000 3647
NO2传感器 032-0209-000 3647
T型标定适配管（泵吸） M02-3008-000 243
标定适配器（扩散） M02-3009-100 243
旅行充电和数据通讯底座 M02-3005-000 608
标准充电器 500-0036-102 608
可充电电池 G02-3004-000 791
外置电池充电座 M02-3025-000 1216
车载充电座 M02-0303-000 3039
车载12V电源转换器 003-3004-000 608
USB接口数据线 410-0203-000 304
CSK1 (不包含QRAE 3) 020-0040-010 3039
CSK2 (不包含QRAE 3) 020-0040-020 8509
C-10公螺纹,0.5L/Min恒流,适合34L铝瓶58L和103L气瓶 002-3011-000 1823
灰尘过滤器扩散式,20个一包 M02-2034-020 486
灰尘过滤器扩散式,100个一包 M02-2034-100 2188
水肼过滤器,10个一包 008-3022-010 365
水肼过滤器,100个一包 008-3022-100 2431
外接过滤管,1根 M02-3028-000 122
外接过滤管,10根 M02-3028-010 972
滤网泵吸式,10个一包 M02-2033-010 183
泵组件 020-3603-000-FRU 3039
泵吸式走气板组件 M02-3003-100 729
扩散式进气盖 M02-3006-001 729
QRAE 3前面板组件 M02-3015-000 1823
电池盖 M02-3019-000 243
下盖总成 M02-3002-100 1216
液晶屏 310-0139-000 1216
模拟板（PGM-2500用） M02-1011-000 1216
模拟板（PGM-2560用） M02-1110-000 1216
3R LEL传感器密封圈 M02-2010-000 36
CO传感器密封圈 M02-2013-000 36
O2传感器密封圈 M02-2012-000 36
旋转背带 M02-3027-000 365
泵吸式O型圈组件 M02-3021-000 183
产品CD M02-4008-000 365
空位传感器4R,5个一包 046-3012-005 304
空位传感器3R,5个一包 046-3013-005 304
QRAE 3皮套 M02-2041-000 608
QRAE 3皮套和肩带 M02-3024-000 912
QRAE 3肩带,2点 M02-2042-000 304
